BS-XL型鍋爐爐管泄漏自動報警裝置



 一、 前  言

  隨著發電技術的發展，現代發電鍋爐已進入大容量、高參數時代，鍋爐爐管數量不斷增多，在運行中可靠性要求不斷提高。鍋爐爐管一旦發生泄漏將直接影響發電機組的安全、經濟運行。因此，鍋爐爐管泄漏的防止、以及對泄漏的早期發現和處理對發電企業日趨重要。鍋爐爐管泄漏自動報警裝置是采用聲波測量和信號處理技術，實現對鍋爐“四管”（水冷壁管、過熱器管、再熱器管、省煤器管）泄漏的早期報警。國內外在八十代初開展了對鍋爐爐管泄漏早期檢測技術的研究，并陸續有產品投入商業應用。尤其是在九十年代后，該產品在國內大容量發電鍋爐上得到了廣泛使用，產品的技術、性能也更加成熟可靠。BS-XL型鍋爐爐管泄漏自動報警裝置通過聲波傳感器內高級拾音器采集爐內聲音信號，經帶通濾波（低通200Hz、高通15kHz）后保留有效聲音頻段，然后經高精密線形放大器處理后形成高保真音頻電流信號經由信號電纜傳輸至計算機，完成高速樣、軟件濾波、快速傅里葉變換（FFT）、模式識別等一系列數字信號處理，辨別背景信號和泄漏信號，一旦捕捉泄漏信號將延時跟蹤分析，信號達到閾值后將發出報警。

二、系統原理

   系統利用聲學監測原理，通過特制的增強型聲波傳感器采集爐內各種聲信號，并轉換成電流信號；在消除鍋爐運行噪聲干擾的基礎上，經快速傅立葉變換技術（FFT）分析得到聲信號的頻譜，并以棒圖形式顯示；通過對噪聲強度、頻譜特征及持續時間的分析計算判斷爐管是否發生泄漏，并判斷出泄漏的區域位置及泄漏程度，使電站運行人員及時采取防護措施，防止事故擴大，縮短搶修時間，減少經濟損失。此外，該裝置還能有效地監測吹灰器的運行工況。



三、主要功能

     1 、實時檢測泄漏及早期報警
     2 、準確判定泄漏區域位置
     3 、跟蹤泄漏發展趨勢
     4 、實時監聽爐內聲音
     5 、輔助監視吹灰運行工況
     6 、波導管自動清灰除焦

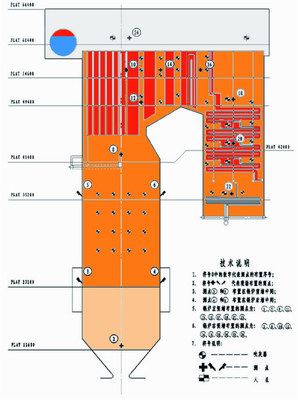

四、系統測點布置示意圖

五、技術參數

【裝置指標】

 1、靈 敏 度： 能檢測1～ 2mm的微小泄漏。
 2、分 辨 率： 最佳隔離范圍可達半徑為4米的半球范圍。

【設備指標】

 1、增強型聲波傳感器

    靈 敏 度：>25mV/Pa；
    輸出電流：0～6mA(AC)；
    檢測范圍：半徑≤12米半球空間；

 2、泄漏檢測報警系統

    輸入通道：32路；
    歷史追憶時間：≥12個月
    多臺機組可共用一套泄漏檢測報警系統

六、安裝說明

  系統的安裝施工一般由電廠有關部門負責完成，我公司提供安裝技術指導和質量保證。系統的接線和調試工作由我公司技術人員負責完成，電廠提供必要的協助。

安裝條件   必須在機組停運后施工安裝·在機組啟動后系統調試

安裝內容

   測點安裝：  爐管鰭片開孔·波導管焊接固定·鍋爐保溫層恢復。

   盤臺固定：  檢測報警系統盤柜的固定 。

   電纜敷設：  測點到集控室的信號電纜敷設及執行機構的電纜敷

               設，系統的動力電纜敷設及至光字牌、吹灰盤的電纜敷設。

  接線調試：  傳感器安裝接線·檢測系統接線調試

   安裝工期：  安裝約需8天，接線調試2天。
