BSFQ-3型煤粉取樣裝置





1 產品概述
BSFQ-3型煤粉取樣裝置，是用于正壓直吹式制粉系統一次風送粉管道上煤粉取樣專用設備。在磨煤機日常運行中，磨煤機研磨件的磨損、煤種、塊度的變化，煤粉細度將產生較大的變化，直接影響鍋爐燃燒效率，增加發電成本，因此定期對煤粉細度取樣檢測，當煤粉細度超過設計值時，及時調整、更換磨煤機研磨件或調整分離器折向門開度，以實現煤粉細度達到設計要求。

2 工作原理
BSFQ-3型煤粉取樣裝置是利用負壓抽吸和旋風分離原理將氣粉混合物從煤粉管道中抽吸出并進行固氣分離。取樣時通過操縱桿將取樣臂伸展開，位于取樣臂上的取樣嘴在煤粉管道中迎向煤粉流，當壓縮空氣從排氣管經過射流抽氣器，其射流作用促使煤粉管道中的氣粉混合物沿取樣管進入取樣裝置，氣粉混合物在旋風分離器中進行固氣分離，分離出的煤粉落入旋風分離器下面的取樣瓶中，乏氣在壓縮空氣引流器的引射作用下經過乏氣管送回風粉管道，整個操作過程對工作場所不產生污染。取樣嘴根據等截面原理布置，取樣管上共布置有 8 個取樣嘴，能夠保證取樣的足夠代表性。

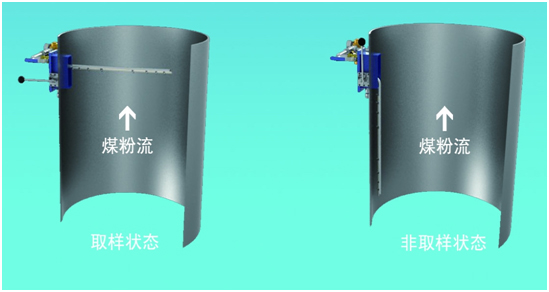

下圖是裝置處于取樣和非取樣時的狀態示意圖：

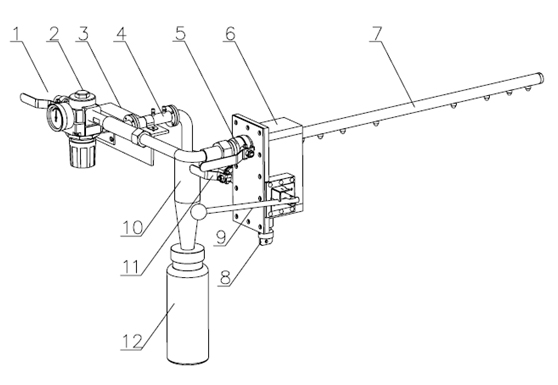

BSFQ-3型結構圖如下：

1-進氣閥  2-氣壓調節閥  3-固定支架  4-測速管  5-乏氣閥   6-固定法蘭筒  7-取樣管  8-防堵清灰器  9-取樣推桿  10-旋風分離器 11-取樣閥  12-取樣瓶

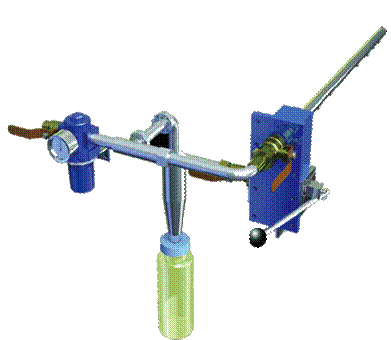

取樣器結構圖：

1、取樣閥 ? 2、取樣瓶? ???? 3、旋風分離器? 4、連接活接頭??? 5、進汽短管 ??? 6、壓縮空氣進氣閥 ?????7、壓縮空氣調壓閥?? 8、射器抽氣器 9、吹掃閥 ?

3  操作流程
3.1 取樣流程

• 確認取樣瓶已經旋緊在分離器上；
• 打開進氣閥、取樣閥和反吹閥；?
• 將拉桿拉至取樣位置開始取樣，保持規定的一段時間；
• 輕輕放回拉桿，并關閉取樣閥；
• 旋下取樣瓶，倒出粉樣后再將取樣瓶旋緊在分離器上；
• 關閉進氣閥再關閉吹掃閥；
• 完成取樣過程。

3.2 反吹掃過程：

• 確認吹掃閥處于打開位置；
• 確認取樣閥處于關閉位置；
• 打開壓縮空氣進氣閥進行吹掃；
• 反吹結束，關閉壓縮空氣閥。



4 性能指標
4.1 分離器效率： 99 %。
4.2在磨煤機額定負荷運行條件下，2分鐘可取煤粉樣約400克。
4.3當壓縮空氣壓力0.4～0.6MPa時，耗氣量約為0.2m3/min。
4.4工作壓力： 0-0.4MPa
4.5工作介質溫度：0-200℃



5   產品特點

• 結構設計先進，基本免維護；
• 結構簡單，取樣機構操作靈活、不卡澀，操作省時省力，故障率越低，設備的運動部件設計只有1個軸，避免了運動機構故障。取樣時，一人即可操作，打開、關閉取樣僅需數秒鐘，勞動強度極低。
• 漏風率為0
• 采用了先進的轉動部件的設計方式，從根本上避免了漏粉。
• 使用壽命長
• 采用隱臂設計，不取樣時，取樣臂折起緊貼煤粉管道壁，可避免煤粉沖刷，使用壽命長，正常使用年限大于10年
• 取樣代表性好
• 按照管道截面等面積圓設計的多點取樣，煤粉取樣代表性好
