BSFL系列多點截面均布式風量測量裝置





一、概述

      目前國內火力發電廠所使用的風量測量裝置有很多種，但都存在以下方面的問題：
       堵塞嚴重，影響到裝置正常使用；
       安裝管道需要足夠長的直管段；
       裝置調節線性差；
       測量精度低，測量出來的數據不能用于投自動和保護；
       大風道內風場紊流嚴重，取壓點的代表性不強，不能反映真實的流量；
       磨損嚴重。

      基于上述問題，我公司開發的BSFL型鍋爐一二次風 量在線測量裝置成功地解決了堵管和測量精度兩大技術難題。

二、 測量原理



     BSFL型多點截面均布式風量測量裝置是基于差壓測量原理。裝置安裝在管道上，其探頭插入管道內，當管道內有氣流流動時，迎風面受氣流沖擊，在此處氣流的動能轉換成壓力，導致迎風面管內壓力較高，其壓力稱為“全壓”，背風側由于不受氣流沖壓，其管內的壓力為風道內的靜壓力，其壓力稱為“靜壓”，全壓和靜壓之差稱為差壓，其大小與管道內風量有關，風量越大，差壓越大；風量小，差壓也小，因此，只要準確測量出差壓的大小，再找出差壓與風量的對應關系，就能正確地測出管內風量。

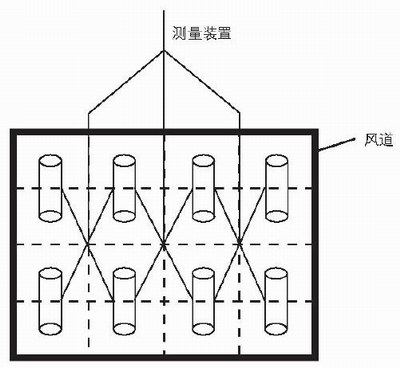

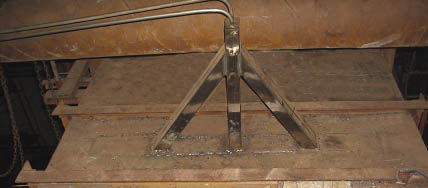

      由于一次風、二次風及制粉通風的風道截面比較大，直管道較短，為了能夠準確地測量風量，采用的辦法是在大風道截面上嚴格采用等截面多點布置的測量原理：根據各測量風管道截面的大小、形狀、風道走向、直管段長短等因素來確定風量測量裝置測點數，并將多個測點有機地組裝在一起，正壓側與正壓側相連，負壓側與負壓側相連，正、負壓側各引出一根總的引壓管，分別與差壓變送器的正、負端相連，測得截面的平均速度，然后計算出風量。



三、系統特點

• 1、采用獨特的防堵設計，無須外加氣源吹掃就能保證長期使用不堵塞，免維護。其原理是：每個測點都裝有自振動清灰裝置，在使用過程中，由于風道風場流動和清灰裝置的重力的雙重作用下，清灰裝置能作不規則振動，保證裝置長期使用過程中取壓管路和引壓管路不會有積灰現象發生；

• 2、截面多點均布式取壓，代表性好，能反映風道內流量真實情況，測量數據更真實更準確；

• 3、無需較長的直管段。采用多點布置方式，僅需有一倍當量直徑風道直管段就能滿足安裝要求；

• 4、裝置測量精度高。多點布置能效解決因為風道紊流造成的測量不精確問題，測量精度高，從目前所使用的風量測量裝置來看，電廠使用后都能投入自動和保護；

• 5、適應性強。裝置適應于火電廠各種現場安裝環境。

• 6、裝置性能穩定，調節線性好。

• 7、節能效果明顯。裝置風阻系數小,有效降低送引風機功耗, 降低廠用電。

四、設備主要技術指標：

• 測量介質：空氣、含粉塵氣體

• 測量精度：1.5%

• 工作溫度范圍：-60℃～470℃

• 最大工作壓力：400KPa

• 測量風道最小直管段：0.5D

• 設備材質：不銹鋼
