BS-ND型煤粉濃度在線測量





一、概述

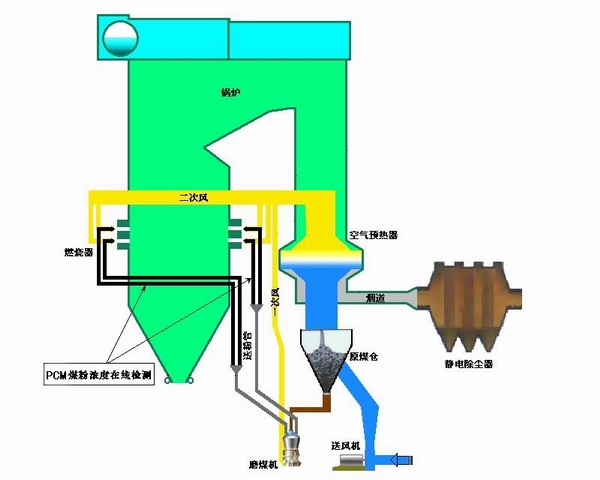

      燃煤發電廠鍋爐燃燒的穩定性、經濟性與一次風進入爐膛的風速和煤粉濃度的大小及均勻性關系密切，煤粉濃度的高低以及各個煤粉燃燒器的風粉均勻性直接影響到爐內燃燒工況的穩定和鍋爐的燃燒效率。

      燃燒器保持適當的一、二次風速是建立良好的爐內空氣動力工況和穩定燃燒的必要條件。目前很多電廠鍋爐運行對一、二次風均采用傳統的靜壓監測(即測一、二次風道的靜壓值)，這種監測方式對鍋爐運行和燃燒配風的調整是不夠合理的，因為靜壓無法反映一、二次風口的流動速度和狀況。由于對一、二次風的調整和控制缺乏準確的監測手段，運行人員無法對鍋爐運行進行有效的燃燒調整，鍋爐常處于配風不均的狀況下運行，嚴重時會引起燃燒中心偏斜，燃燒不穩定，從而導致爐膛局部結焦及爐管爆漏，導致鍋爐效率降低，一次風管堵粉事故也常有發生，在我國電站鍋爐煤質多變的情況下，上述問題已經越來越成為影響鍋爐機組安全經濟運行的痼疾。

      我公司研發的BS-ND型煤粉濃度在線檢測裝置是基于靜電感應檢測原理，經過長期試驗和研究，取得了成功。該裝置采用無源被動式感應探頭，不會堵粉，檢測信號響應時間短，無時滯，具有測量準確、響應快速，安裝便捷，免維護等特點。


二、技術原理

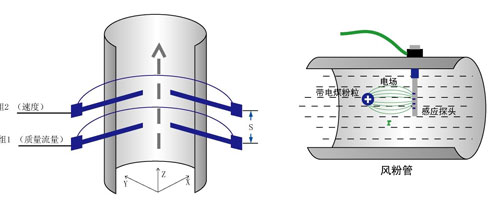

      煤在破碎和輸送過程中，煤粉粒子之間的相互碰撞、磨擦、分離，煤粉粒子將帶有一定量的電荷并產生一定的電荷場，這些帶電煤粉通過靜電感應探頭時，傳感器探頭表面產生等量感應電荷，大量帶電煤粉在傳感器附近的移動，可以產生感應電流。
      煤粉濃度在線檢測裝置的一次風速度檢測原理是當被測流體在管道內作穩態流動時，上、下游兩只流速傳感器所拾取的隨機流動噪聲信號可以認為是符合各態歷經隨機過程的兩個樣本函數。它們之間的相關時間就是被測流體在測量間距（S）上的流動時間（t），通過相關函數的計算，就可以測得一次風粉兩相流的平均速度（V=S/t）。
      煤粉濃度在線檢測裝置的一次風濃度測量是根據感應電流的大小與煤粉量成正比關系，該靜電信號通過分析處理后，可以反映出煤粉濃度的大小。

三、主要功能

     風粉管道煤粉濃度及流量在線實時檢測
     風粉管道煤粉濃度及流量在線實時檢測
     風粉管道煤粉流速在線實時檢測
     實時診斷堵粉、斷粉及煤粉沉結等非正常工況
     實時診斷鍋爐同層各風粉管道煤流均衡性
     提供鍋爐風粉在線監測解決方案
     提供鍋爐均衡燃燒優化控制方案
     提供智能化的磨煤機優化控制方案

四、產品特點

      適用范圍廣  適用于中儲、直吹、乏氣送粉等各種制粉系統的煤粉濃度、煤粉速度在線檢測。
   無源傳感器  無源傳感器本身不產生任何由檢測源的不穩定帶來的檢測誤差和電氣危險，同時無源器件不易損壞，因而具有更高的檢測精度和極高的工作穩定性。
   高耐磨探頭 傳感器探針由鎢基合金材料制造，具有極高的抗磨損能力，正常使用壽命至少兩年。
   測量快速，無滯后  靜電信號由傳感器直接耦合，因此系統響應快速，信號輸出滯后小。
   安裝方便，維護量小  可以安裝在水平或垂直管道，對直管段的要求較低；由于不存在堵灰問題，因此，維護量極小。

五、技術參數

     煤粉濃度測量范圍：0.05Kg粉/Kg氣~ 10.0Kg粉/Kg 氣
                       測量精度：0.05Kg粉/Kg氣
     煤粉流速測量范圍：5m~50m/s
                       測量精度：5%
     傳感信號傳輸距離：≤500m
     測量管徑：200~1000mm
     工作溫度：≤300℃（傳感器）-5 ~  55℃ (主機柜)
     電源要求：220V/50Hz      功率≤2kW，接地良好
     通信接口：1路RS232/RS485
