飛灰取樣器





一、概述
      鍋爐飛灰含碳量是反映火力發電廠燃煤鍋爐燃燒效率的重要指標，合理控制飛灰含碳量的指標，有利于降低發電成本，提高機組運行的經濟性，有助于電廠管理人員分析鍋爐燃燒效率，提高制粉系統和送風系統的安全運行。

      目前，國內電廠的飛灰含碳量的取樣方法基本上采用撞擊式飛灰取樣器取樣分析；或者采用積落式取樣。由于通過這些方法所采集的灰樣顆粒較大，因而影響了飛灰取樣的代表性，特別是其灰路存在嚴重的堵管現象，導致維護量增大。這樣就給飛灰含碳量的準確測量帶來困難，如果用缺乏代表性的飛灰樣品測定含碳量，再依據此數據計算熱效率，從而降低了熱效率的可信度。針對這個問題，我們研制開發了新型無外加動力自抽式等速取樣器。用于電廠（站）鍋爐尾部煙氣飛灰的等速連續取樣，使飛灰含碳量得到準確的檢測，為鍋爐熱效率的科學計算提供可靠依據，取樣真實可靠，是新一代飛灰取樣的先進設備。

二、裝置結構

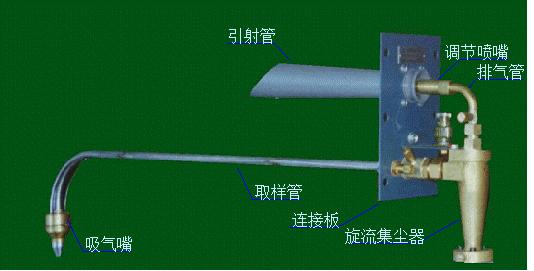

      飛灰取樣器由吸氣嘴、取樣管、引射管、排氣管、旋流集塵器、靜壓管等部件組成。飛灰取樣器采用了特殊的結構設計，能夠自動跟蹤鍋爐煙道流速的變化而保持等速取樣狀態，因而，取出的灰樣具有較好的代表性，從而保證了系統的整體測量可信度。由于取樣器沒有抽氣泵等轉動部件，因而取樣器的運行可靠性大大增強！

三、裝置特點
取樣代表性好，運行穩定。（技術要求符合最新國標）
      飛灰取樣器采用無外加動力、自抽式等速取樣的特殊結構設計，能夠自動跟蹤鍋爐煙道流速的變化而保持等速取樣狀態，因而，取出的灰樣具有較好的代表性。同時由于取樣器沒有抽氣泵等轉動部件，因而取樣器的運行可靠性大大增強。

安裝方式靈活多樣
      對于不同的氣流流向，取樣管方向可調，安裝方式簡單多樣，操作方便快捷。

 優化的工業設計
      作為在線取樣測量設備，取樣探頭的防磨損與否對于飛灰在線設備的穩定運行有著很關鍵的作用，取樣探頭的磨損主要是由于高溫煙氣對取樣管的沖刷，不同的顆粒度、硬度、不同流速的飛灰煙氣對取樣管的沖刷程度不同，我公司通過多年的探索、改進，研制出獨特的防堵灰、耐磨損的飛灰取樣器。其中主要采用了以下幾點技術措施：
      A、在取樣管迎著煙氣流向方向采用了耐磨陶瓷貼片。
      B、在取樣彎管內部采用內襯搪瓷的技術，調節噴嘴部分采用不易沾結灰塵的四氟材料，保證了裝置在長期使用過程中的不會因為飛灰的粘接發生堵灰.
      C、旋流集塵器內部，采用了耐磨陶瓷貼片；如果室外氣溫小于－200C，在旋流集塵器外部，可選用高性能的膜式加熱器，保證了飛灰不易粘結和磨損。

4、飛灰取樣器易于擴展，適用于多種飛灰含碳測量方式。

四、安裝說明
1、取樣點的確定
      取樣點選取在省煤器出口到空氣預熱器入口之間的垂直煙道上，具體安裝位置的選擇一般應滿足下面條件：
              　煙氣溫度不小于200℃，一般最高不超過400℃；
              　在煙道的直管段，煙道內沒有影響正常取樣的障礙物；
              　煙氣流速和灰塵顆粒具有代表性的部位；
              　煙道外具有方便正常使用操作維護的空間。

2、去除保溫層，在煙道上開孔，將過渡法蘭貼近煙道煙道壁面上進行焊接，法蘭面垂直于地面。
3、安裝取樣器防護箱。
4、將取樣管伸入過渡法蘭里，使取樣頭朝向煙氣來流方向。
5、將取樣器與過渡法蘭之間加上密封墊，緊固連接，確保密封。
6、恢復保溫，防止取樣后結露堵塞管道。
